Der genaue Rundlauf und die korrekte geometrische Form der Schleifscheibe wird durch Abrichten erzeugt. Auch die gewünschte Wirkrauhtiefe und Schnittigkeit wird durch Abrichten beeinflusst.

Als exklusiver Vertriebspartner der Weiss AG in Österreich bieten wir, die plan:b4u GmbH, innovative und produktivitäts­steigernde Diamant- und CBN-Werkzeuge.

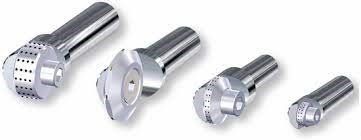

DIAROLL - Diamantabrichter

• Handgesetzte Natur- oder synthetische Diamanten, in verschleissfestem Sintermaterial eingebettet
• Form, Grösse, Qualität und Gesamtgewicht der Diamanten je nach Typ und Anwendungsbereich verschieden

DIALETTEN - Abrichter

• Handgesetzte, gestreute oder mittels Setzmuster angeordnete Natur- oder synthetische Diamanten, in verschleissfestem Sintermetall eingebettet
• Sintermetall je nach Scheibenhärte und Scheibenart unterschiedlich
• Diamantgrösse und -gewicht je nach Typ verschieden
• DIALETTE je nach Anwendung oder Maschinentyp geklemmt oder direkt gelötet auf Halter einsetzbar

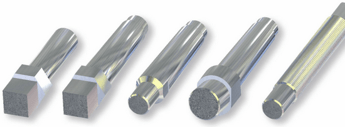

Vielkornabrichter

• Diamantgröße und -gewicht je nach Typ und Anwendungsbereich verschieden.
• Y-Diamantabrichter YA
• Handgesetzte Naturdiamant-Nadeln, in verschleißfestem Sintermetall eingebettet.
• Diamant-Vielkornabrichter VA / Diamant-Aggregate AGD
• Blockige Natur- oder synthetische Diamant-Körnung in verschleißfestem Sintermetall eingebettet

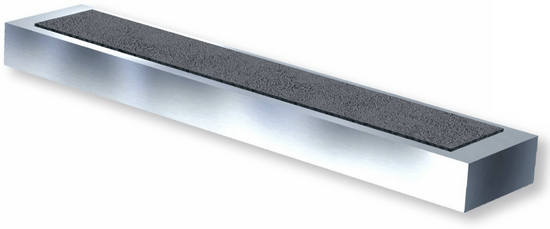

Diamant - Abrichtleisten

• Für das Abrichten/Konditionieren von kunstharz- und keramisch gebundenen CBN- und Diamantschleifscheiben
• Die Abrichtleiste kann auf dem Magnettisch oder Schraubstock gespannt werden
• Tisch in Längsrichtung klemmen und mit Quervorschub von ca. 200mm/min quer über die Leiste fahren
• Abrichtzustellung je nach CBN-/Diamant-Korngrösse 0.002 mm - 0.010 mm
• Reichliche Kühlmittelzufuhr erhöht die Standzeit und schont die Schleifscheibe
• Kunstharzgebundene Schleifscheiben müssen nach dem Abrichtvorgang noch mittels Schärfstein konditioniert werden (Freisetzen der Schleifkörner)

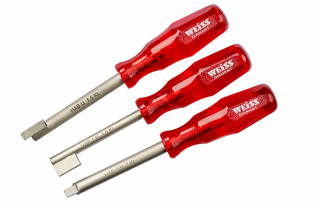

Diamant - Handabrichter

• Handgesetzte Naturdiamant-Nadeln
• Bei HAB 3 blockige Diamantkörnung
• in verschleissfestem Sintermetall eingebettet
• Diamantgrösse und -gewicht je nach Typ verschieden

Einkornabrichter mit Naturdiamanten

• Unbearbeitete Naturdiamanten unterschiedlicher Größe und Qualität in Stahlschaft hart eingelötet
• Diamantgröße von 0.1 - 2.5 Karat und mehr
• Die Diamantqualität ist der Sammelbegriff der Faktoren Rissfestigkeit, Klarheit, Durchsichtigkeit, Größe der Einschlüsse und Anzahl der "gesunden" Spitzen
• Qualitätseinteilung: A/1/2/3 (5-6/3-4/2-3/1 gesunder Spitzen)

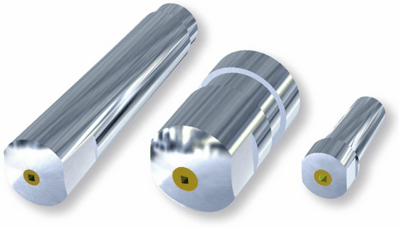

MKD/CVD - Diamant Einkornabrichter

• MKD- und CVD-Diamant wird in Form von Stäbchen mit quadratischem, bei Bedarf auch mit rechteckigem Querschnitt geliefert
• Die Einkaufsbedingungen von Naturdiamanten auf dem Weltmarkt und die Anforderungen an das Abrichten haben in der letzten Zeit dazu geführt, dass der Bedarf an MKD- und CVD-Diamanten stark gestiegen ist

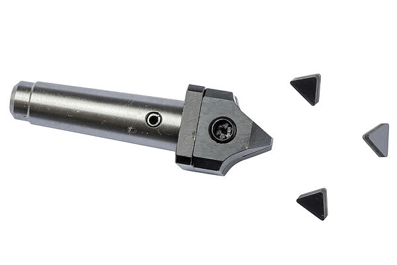

Dreieckabrichter mit DIAPACT (PKD) oder CVD-Abrichter

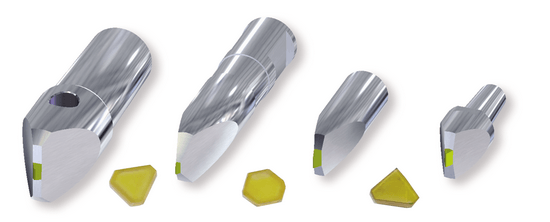

Profilabrichter mit MKD - Diamanten

• Formgeschliffener synthetischer Diamant in Stahlschaft eingesintert
• Bestes Preis/Leistungsverhältnis
• Durch schlanke Bauweise geeignet für Winkel ab 25°
• Hohe Verfügbarkeit
• Geringe Preisschwankungen

Anwendungsbereiche

• Profilabrichten von Schleifscheiben in Korund-, Edelkorund- und Siliziumkarbid-Körnung mit keramischer und Kunstharzbindung.
• Auf Rund- und Flachschleifmaschinen
• Beim Profil- und Einstechschleifen

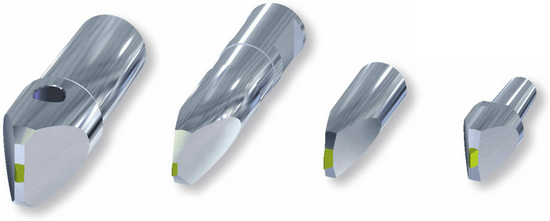

Profilabrichter mit Naturdiamant, MKD-Diamant oder CVD-Diamant

• Formgeschliffene Natur- oder synthetische Diamanten in Stahlschaft eingesintert
• Diamantgrösse von 0.20 - 2.00 Karat und mehr
• MKD- und CVD-Diamant in Querschnitt 1.1 mm (Typ 11-1), Giebellänge ca. 1.5mm oder 1.4 mm (Typ 14-1), Giebellänge ca. 2 mm. Andere Querschnitte auf Anfrage

Sporndiamanten oder Rougher

• Schlanke, ungeschliffene Naturdiamanten-Nahtdreiecke werden auch zum Vorprofilieren eingesetzt. Die Halterabmessungen sind dieselben


WEISS Dresser

Einsatzgebiet

• Abrichten von CBN- und Diamant-Schleifscheiben mit Bindungen aus Kunstharz und Kermaik sowie allen Korund- und Siliziumkarbidscheiben im Durchmesserbereich von 10 mm - 400 mm
• Nachrüstung auf bestehende Rund-, Innenrund-, Flach- und Werkzeugschleifmaschinen

Kühlung

• Diamant als härtester Rohstoff ist sehr wärmeempfindlich. Wie bei allen Abrichtwerkzeugen sollte auch der WEISS-DRESSER nur unter Zuführung von reichlich Kühlschmiermittel eingesetzt werden
• Bei Unterlassung reduziert sich die Lebensdauer des Diamant-Abrichtrades erheblich

Zubehör

• Umfangreiches Zubehör
• Aufspannvorrichtungen für diverse Maschinentypen auf Anfrage

Abrichtwelle

Anwendung

• Rundschleifmaschine
• Abrichten von kunstharz- und keramischgebundenen CBN- und Diamantscheiben

Einsatz

• Aufspannung zwischen Spitzen
• Geschwindigkeit Schleifscheibe: ca 25 m/s - 30 m/s
• Drehzahl Abrichtwelle: ca. 150 U/min
• Abrichtzustellung: CBN-Scheiben 0.002 mm/Überlauf, DIAMANT-Scheiben 0.001 mm/Überlauf

Wendeplattenabrichter

• Diamant-Rohlinge hartgelötet auf HM-ISO-Schneidplattenträger
• Nachschleif- oder nacherodierbar

M - Dresser Typen

Produktmerkmale

• Einfacher Einsatz
• Kein nachträgliches „Öffnen“ der Scheiben mehr nötig
• Kurze Abrichtzeit - geringe Stillstandzeit der Schleifmaschine

Anwendungsbereiche

• Für das Abrichten von Diamant- und CBN-Schleifscheiben
• Rundschleifmaschinen
• Werkzeugschleifmaschinen
• Innenschleifen
• Bis Konzentration C100
• Keramisch- und kunstharzgebundene Schleifscheiben
• Nicht geeignet für metallische Bindungen

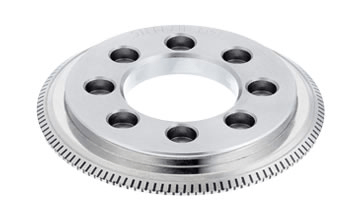

Abrichtrollen

Diamant-Abrichtrollen werden vorwiegend in der Serienproduktion eingesetzt. Sie kommen zum Einsatz, wenn bei dem zu schleifenden Bauteil höchste Präzision im Mass und Profil gefordert sind.

Wir unterscheiden 3 Arten von Abrichtrollen:

Formrollen:

• Die Formrolle wird beim bahngesteuerten Abrichten für das gewünschte Profil in die Schleifscheibe eingesetzt.

Infiltrierte Werkzeuge:

• Bei diesem Werkzeug handelt es sich um eine metallgebundene Diamantabrichtscheibe

Profilrolle:

• Die Profilrolle wird in der Massenfertigung eingesetzt, dabei wird die komplette Werkstückkontur eingearbeitet.


Die richtige Auswahl des Abrichtwerkzeuges garantiert ein optimiertes Schleifergebnis und höchste Präzision. Wir freuen uns auf Ihre Anfrage und beraten Sie gerne unverbindlich!
